激光切割机的保护镜片的安装与维护

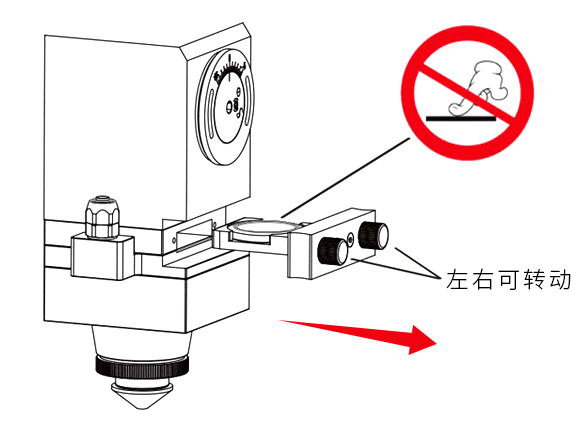

一、取出保护镜片抽屉

注意：请勿用使用铁制工具进行操作，否则会损坏零件！

1、用手扭松保护镜组件上的两个锁紧螺母并抽出保护镜抽屉；

2、迅速用不粘胶保护膜封住镜片移除后的激光头的开口；

3、将保护镜抽屉(包含保护镜片)放在清洁的环境保养；

4、撕掉激光头上的保护膜，将保养好的保护镜片套（包含镜片)平着插入激光并锁紧；

5、保护镜套的方向，如果方向弄反，将不能插入；

6、用手锁紧保护镜片组件.上的两个锁紧螺母，力度适当即可。

二、保护镜片的安装

移除保护镜片

1、轻微取下1固定圈后，取下2保护镜片；

2、将2保护镜片套放入干净容器内，镜面不能与非气体性物质接触。

清洁保护镜片

1、用无尘清洁棒蘸取异丙醇溶剂，清洁保护镜片，然后用皮老虎吸取干净空气吹掉附着的粒子等异物；

2、重复多次，直到镜片干净；3、如果保护镜片已经不可能清洁干净或已受损，此时必须更换新镜片。

检查密封圈

1、检查密封圈是否有变形或缺口，可能会导致漏气，密封圈不能掉落到地上等有脏污、灰尘和粗糙的环境。

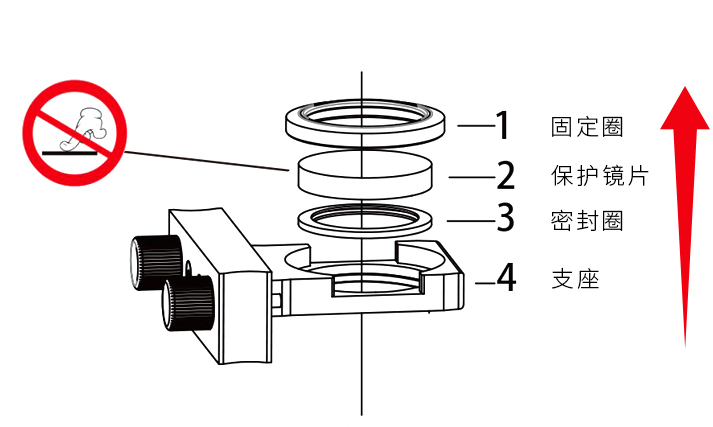

安装保护镜片

1、将清洁好的2保护镜片仔细放入4支座；

2、放入1固定圈，要注意检查3密封圈是否在保护镜片下面。

三、正确清洁镜片

清洁工具：

防尘手套、指聚酯纤维棉签、乙醇、橡胶气吹。

清洁方法：

1、左手大拇指和食指带上指套；

2、将乙醇喷洒到聚酯纤维棉签上；

3、左手大拇指和食指轻轻捏住镜片的侧面边缘（指套不能碰到镜片表面，以免留下痕迹)；

4、将镜片正对双眼，右手拿好聚酯纤维棉签，从下往上或吹拂镜片表面正反两面都要清洁，清洁完后再次确认不能有残留物。

温馨提示

当保护镜片附着杂质或异物时，会由于杂质或异物吸收激光发热而导致保护镜片损坏，因此需要定期清洁保护镜片，建议清洁周期∶一周。同时保护镜片是易损件，损坏后需要及时更换。!注意∶请务必由接受过培训的操作工格接照要求操作，否则可能会造成聚焦镜损坏，导致切割头需要返修，产生费用及停机损失。
