激光切割一问一答

影响激光切割机切割精度的因素是什么？

（1）、激光器聚焦光斑大小（与切割头聚焦镜大小、激光器发散角大小关联），聚焦光斑小，切割线条精细、切割精度高。

（2）、工作台精度，体现于机械部分（丝杆滚珠、齿轮齿条、台面水平度）电气控制部分（伺服电机、驱动器、切割控制系统），工作台的精度是衡量切割精度非常重要的因素。

（3）、切割材料的不同，在同样的情况下，切割铝材与不锈钢精度不同，切割不锈钢的精度会高些，切面光滑度高。（材料密度）

切割功率对切割质量有哪些影响？

（1）、功率太小无法切割（如下图：）



（2）、功率过大，整个切面熔化（如下图：）


（3、）功率不足，切割后产生溶渍（如下图：）


（4）、功率适当，切割面良好，无熔渍（如下图：）


切割速度对切割质量有哪些影响？

（1）、切割速度过快可能产生以下影响：

a. 无法切透、火花乱喷。

b. 有些切透，有些没有切透。

c. 整个切面较粗、不产生熔渍。

d. 切割面呈斜条纹路、下半部分产生熔渍，并可观察切割火花判断切割速度快慢。火花倾斜，说明切割速度过快。


（2）、切割速度过慢可能产生以下影响：

a. 造成过熔、切面粗糙。

b. 切缝变宽、转角尖角部位熔化，火花呈现不扩散且少、聚集在一起、说明切割速度过慢。



（3）、切割速度适当，火花由上往下扩散


激光切割焦点与切割面的关系是什么？

激光切割应用中，焦点是关键参数，不同焦点位置对切割面影响至关重要。

如下图文，仔细介绍切割焦点与切割面的关系：

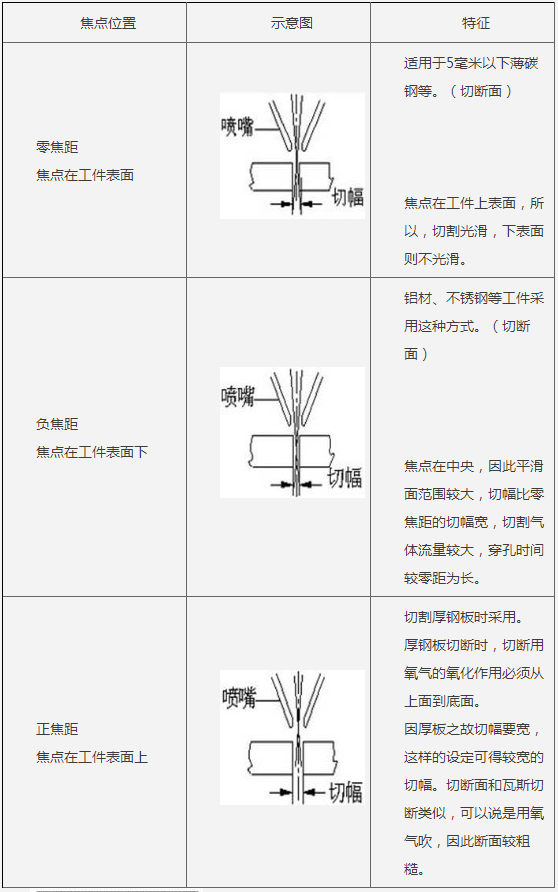

（1）、焦点位置与切割面的关系

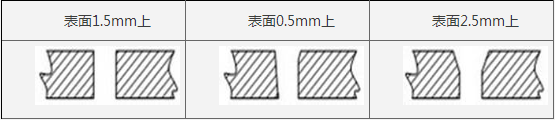

2、焦点位置对切割断面的影响



切割头喷嘴对切割质量有什么影响？

（1）喷嘴的作用：

1、防止切割时飞溅物反弹，穿过喷嘴，污染保护镜片。

2、控制辅助气体扩散面积及大小，从而控制切割质量。

 （2）喷嘴与激光器QBH输出光束不同轴会产生以下影响：

1、对切割断面的影响，当辅助气体从喷嘴吹出时，切断面出现一边有熔渍，另一边没有熔渍的现象。

2、对尖角的影响，切割图形有尖角或角度较小时，会出现过熔的现象。

3、对穿孔有影响，穿孔不稳定，切割厚材料容易过熔，穿孔条件参数不易掌握。

（3）喷嘴孔中心与激光光束同轴调整

1、将不干胶或透明胶贴至喷嘴出口端面上。



2、调整激光器功率，10%-20%功率，使用点射出光。

3、点射完毕后，取下胶带，注意保持方向，方便确定出光偏离位置。（如果激光光束偏离喷嘴距离过大，则在胶带无法看出任何痕迹）。



4、注意观察激光点偏离喷嘴的位置，调整切割头上X/Y轴。



5、合格的出光位置如下：

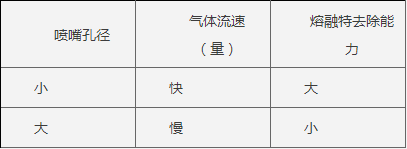

（4）、喷嘴孔径，喷嘴孔径大小对切割质量与穿孔质量有关键的影响：

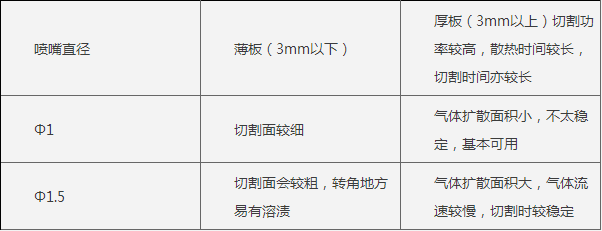

喷嘴Φ1、Φ1.5的差异：



创鑫激光生产的光纤激光器为哪一类辐射等级？

创鑫激光生产的光纤激光器为Class IV激光设备。此类产品发射1060nm左右波长的光，这个水平的光可能会造成对眼睛和皮肤的伤害。此发射光是不可见的，光束可能会造成眼角膜不可修复的伤害。我们不随提供本产品激光护目镜，但在激光器工作的时候必须要一直佩带护目镜。

WARNING：当激光器工作时，不要安装瞄准器。

WARNING：在操作此类产品时，禁止直视输出头，并确保总是佩带护目镜。

更多安全提示，请详细阅读我们为您准备的产品说明书。

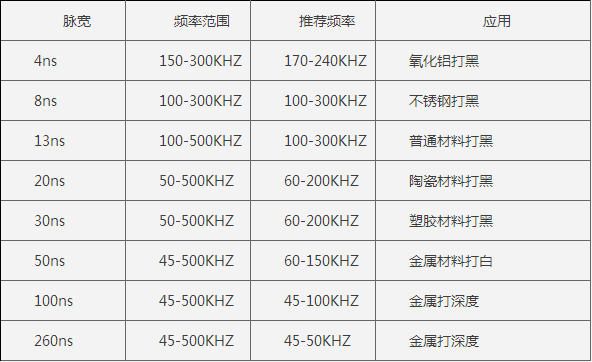

脉宽可调MOPA光纤激光器的脉冲宽度模式有什么区别？

区别详见下表：




激光器不出光的主要检查处理措施？

（1）、检查设备的急停开关（PIN23针）是否正常(激光器正常工作时,此信号为高电平)。

（2）、激光器的电源供电是否正常，在空载与带负载（接上激光器）状态下测供电的电源是否符合实际供电要求。

（3）、指引光信号是否在打标状态下是处于低电平状态。如果在打标状态下，引导光的信号为低电平（PIN22针为'0'电平），如果引导光的信号为高电平（'1'电平）时，激光器是优先是输出引导光。

（4）、PIN18，PIN19信号是否正常。

（5）、检查激光器的供电接线是否正确，+24V、GND是否接反，地线是否接地。

（6）、检查激光器的DB25串口的接线是否按照接线定义正确接线。

（7）、打标卡供电是否正常，控制激光器的信号是否正常（具体信号定义见DB25端口定义）。

（8）、软件设置是否正确

激光器功率降低的主要原因及处理措施？

（1）、检查电源供电是否稳定，电流是否达到额定工作电流。

（2）、查看光纤激光器准直输出镜镜面是否有污染，如有污染可用棉签沾上无水乙醇轻轻擦拭，不要刮花镜面膜层。

（3）、查看其它光学镜片是否污染如红光合束镜、振镜、场镜。

（4）、检查激光器输出光是否有被挡住（安装时要确保隔离器输出端与振镜口要在同一水平上）。

（5）、激光器使用2万小时后功率有所衰减属正常功率损耗。

（6）、打标过程中有断线，通常由于信号干扰引起，对此弱电与强电的引线不能同捆绑或同走在一侧，信号线采用带屏蔽功能的信号线;再者是电源的地没有很好的接触。

激光器日常维护及注意事项？

（1） 激光器工作时，不能接触或碰撞扫描工作台活动横梁；（2） 激光器及光学镜头易碎，搬运时应小心轻放，并避免振动；

（3） 机内出现故障时，应立即停止工作，由专业工作人员处理； 　

（4） 注意开关机顺序；

（5） 注意打标机幅面不得超过工作幅面；

（6） 注意保持室内及机器表面整洁干净。

辅助气体对切割质量有什么影响？

（1）、选择辅助气体的种类与压力时，应从参照以下几方面

1、一般使用氧气切割碳钢，低压打孔，高压切割。

2、一般使用氮气切割不锈钢。

3、气体纯度越高，切割质量越好，切割碳钢材料氧气纯度至少在99.6%上，切割不锈钢材料氮气纯度至少也要在99.6%以上。

（2）、辅助气体对切割质量的影响如下：

1、气体有助于散热及助燃，吹掉熔渍。

2、气压不足时，切割面会产生深渍，切割速度无法增快，影响效率。

3、气压过大时，切割面较粗，切割缝隙大，造成部分切断面熔化，影响切割质量。

（3）、辅助气体对穿孔影响

1、气体压力过低时，不易穿透，时间过长。

2、气体压力过高时，造成穿透点熔化，形成大的熔化点。

3、建议薄材料穿孔气压高，厚材料气压低
